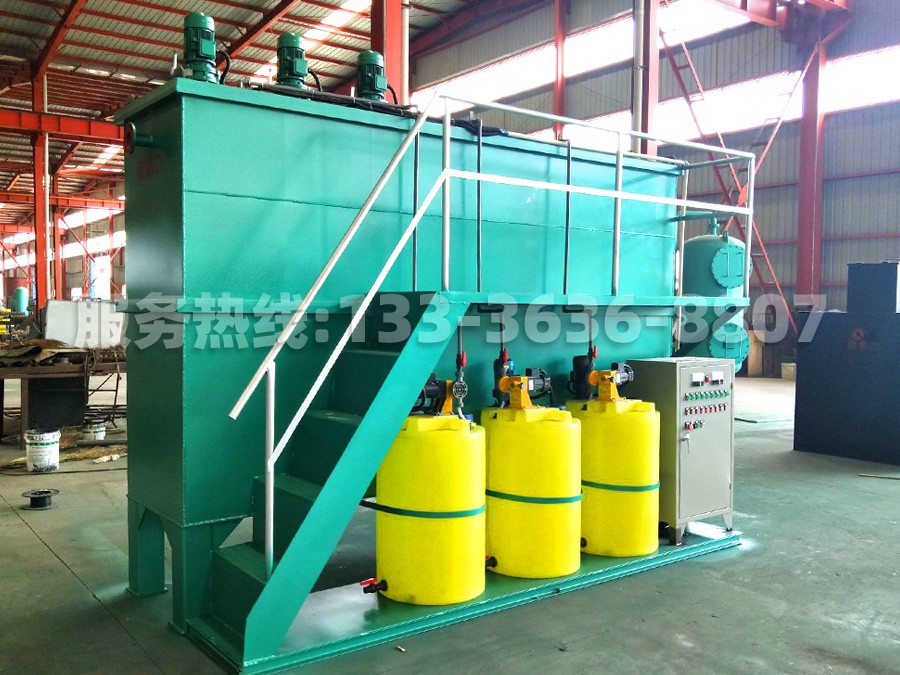

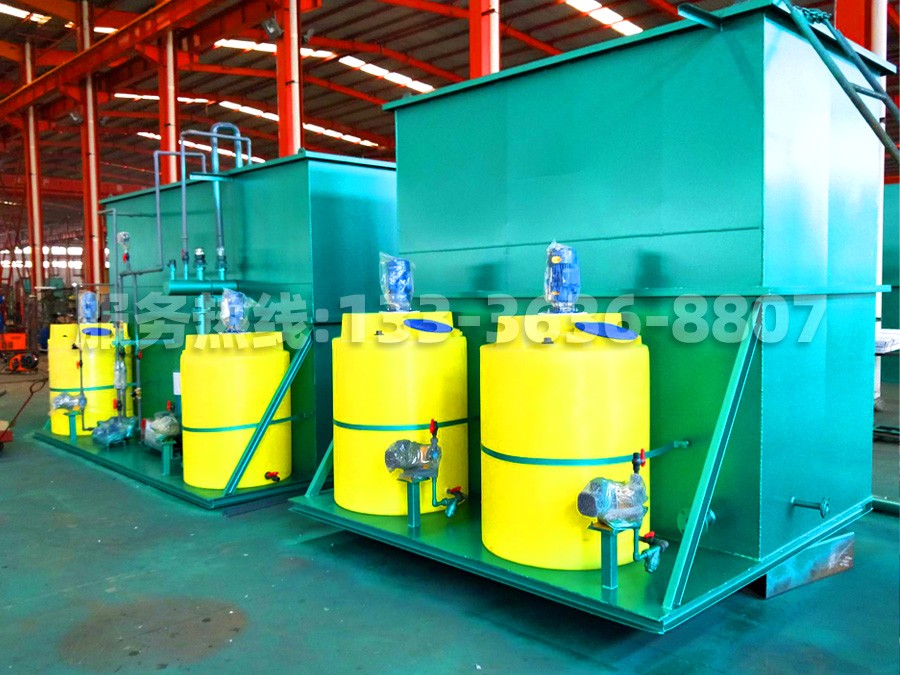

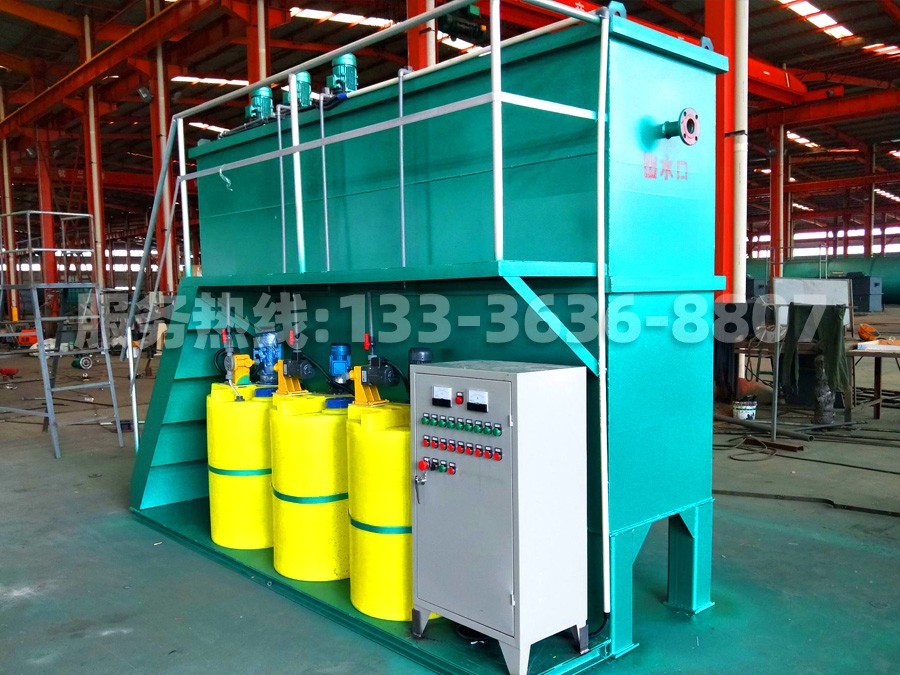

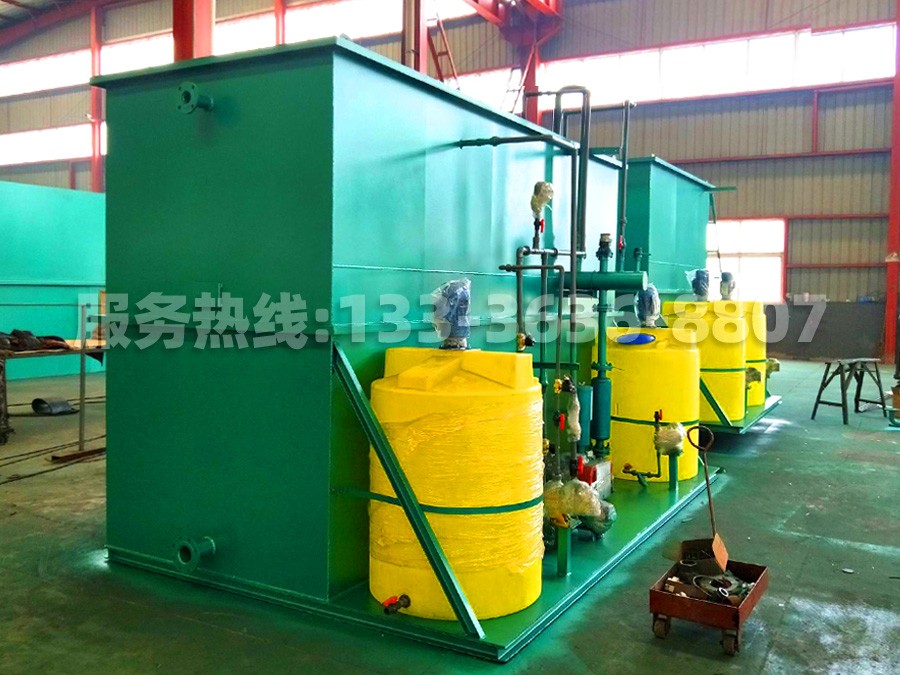

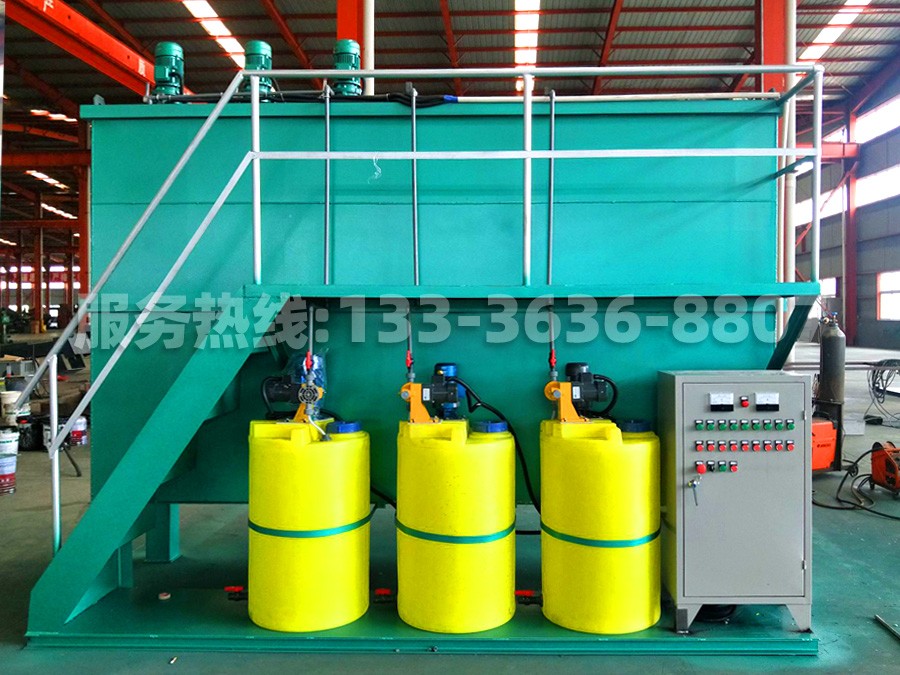

一體化芬頓氧化工藝廢水處理系統
高濃度-醫藥-化工-廢水處理達標成套設備
免費設計、免費咨詢、免費實驗
對于高濃度污水來說，采用催化氧化處理是較為經濟的處理工藝，催化氧化-微電解技術是目前處理高濃度有機廢水的一種理想工藝，又稱內電解法。它是在不通電的情況下,利用填充在廢水中的微電解材料自身產生1.2V電位差對廢水進行電解處理，以達到降解有機污染物的目的。當系統通水后，設備內會形成無數的微電池系統,在其作用空間構成一個電場。在處理過程中產生的無數羥基，新生態[H] 、Fe2 + 等能與廢水中的許多組分發生氧化還原反應，有效能破壞有色廢水中的有色物質的發色基團或助色基團，甚至斷鏈，達到降解脫色的作用；生成的Fe2 + 進一步氧化成Fe3 +，它們的水合物具有較強的吸附- 絮凝活性，特別是在加堿調pH 值后生成氫氧化亞鐵和氫氧化鐵膠體絮凝劑，它們的吸附能力遠遠高于一般藥劑水解得到的氫氧化鐵膠體，能大量吸附水中分散的微小顆粒，金屬粒子及有機大分子。污泥產生量少，設備占地面積小，運行費用低，全自動控制，簡易化操作。
有利于業主控制整體投資和節省運行費用，滿足您的期望值?。。?/span>
以達到業主要求的感觀要求和美化環境，實現循環利用，節能減排?。?！
歡迎新老客戶電話咨詢，我們將為您提供專業的設計咨詢！??！
聯系人：代超，咨詢熱線：13336368807
高濃度COD、高氨氮、高鹽分出水不達標，如何深度降解，如何治理達標？
希望我們的設計能給您業主降低投資和運行成本！
專業治理各類高濃度有機廢水，并提供咨詢，小試，工藝設計，制作安裝，調試等環保工程服務，組合型集成式一體化設備，占地面積小，污泥量少，運行費低等優點
以上工藝流程，根據不同廢水，不同分析，做不同設計要求和提供不同工藝標準。
歡迎來電來函咨詢：
免費技術咨詢、免費小試！13336368807。
希望我們得設計理念能為您節省更多投資和減低運轉成本與費用！
希望新老客戶來我廠技術指導和考察！
我公司是根據美國技術研制開發的新一代污水處理零排放設備與生物氨氮降解器、微電解、催化氧化、復合生物流化床技術。是目前水處理系統中完善的高濃度污水處理達標設備之一。該設備主要用于去除工業廢水和城市污水中的COD、油脂、高濃度氨氮、高鹽、懸浮物SS、膠狀物以及固體懸浮物，有效降解。該工藝系統能從廢水中自動地分離出這些固體懸浮物物質（氣浮設備），在專用物化設備的（微電解與催化氧化）幫助下可以大大降低工業污水中的BOD和COD的含量，zui后通過(氨氮生物降解器與復合生化、生物流化床)工藝使處理后污水達到零排放標準，從而徹底解決廢水污染問題并減少排污費用，另一重要的方面是：廢水處理過程中產生的副產品常常能被回收和再利用（無2次污染）。其主要特點設備小，占地面積小、投資費用省、節約動力、運行費用低、工作效率高、操作簡便；是高濃度廢水處理的可靠處理設備與工藝流程工程，污泥產生量少，運行費用低，占地面小。
初步工藝流程：工業廢水--集水井--格柵--沉淀--調節池—微電解--溶氣浮選--氨氮降解器--催化氧化--三級反應池--復合生物流化床--精密過濾--達標排放
（根據甲方要求做適當工業調整）
（循環回用水、特殊要求另行協商溝通和特殊設計）
一體化高濃度污水處理設備（催化氧化—氨氮生物降解—復合生物流化床）是一種生物技術與物化技術相結合的高效廢水處理設備。其技術中心起源是利用復合生化技術和催化氧化技術相結合。這種工藝不僅有效地達到了去除高濃度COD、氨氮、除鹽廢水的目的，而且具有污水二級處理傳統工藝不可比擬的優點與傳統的生化水處理技術相比，（催化氧化--生物流化床）具有以下主要特點：處理效率高、出水水質好；設備緊湊、占地面積?。?/span>
易實現自動控制、運行管理簡單，關鍵工藝投資費用低，運行節省，操作方便和節能減耗等技術特點。
出水經處理后可達到上海污水綜合排放標準（DB31/199-2009）中的一級排放標準，或更高標準，即：
CODcr≤70 mg/l， BOD5≤20 mg/l， SS≤70 mg/l， LAS≤10 mg/l， 色度≤50倍，NH3N≤10 mg/l， 石油類≤10 mg/l，動植物油類≤10 mg/l， pH=6－8
新型微電解填料是我公司針對當前有機廢水難降解難生化的特點而研發的一種多元催化氧化填料。它由多元金屬合金融合催化劑并采用高溫微孔活化技術生產而成，屬新型投加式無板結，球型微電解填料。作用于廢水，可高效去除COD、降低色度、提高可生化性，處理效果穩定持久，同時可避免運行過程中的填料鈍化、板結等現象，球型微電解填料是微電解反應持續作用的重要保證，為當前高濃度化工廢水的處理的技術拓展思路。
芬頓 試劑的實質是二價鐵離子(Fe2+)和過氧化氫之間的鏈反應催化生成OH自由基，具有較強的氧化能力，其氧化電位僅次于氟，高達2.80eV。 另外, 羥基自由基具有很高的電負性或親電性 ,其電子親和能力達 569.3kJ ，具有很強的加成反應特性， 因而 芬頓 試劑可無選擇氧化水中的大多數有機物， 特別適用于生物難降解或一般化學氧化難以湊效的有機廢水的氧化處理，芬頓 試劑在處理有機廢水時會發生反應產生鐵水絡合物,主要反應式如下：
[Fe(H2O)6]3++H2O→[Fe(H2O)5OH]2++H3O+
[Fe(H2O)5OH]2++H2O→[Fe(H2O)4(OH)2]+ H3O+
當pH為3～7時,上述絡合物變成：
2[Fe(H2O)5OH]2+→[Fe(H2O)8(OH)2]4++2H2O
[Fe(H2O)8(OH)2]4++H2O→[Fe2(H2O)7(OH)3]3++H3O+
[Fe2(H2O)7(OH)3]3++[Fe(H2O)5OH]2+→[Fe3(H2O)7(OH)4]5++5H2O
以上反應方程式表達了芬頓 試劑所具有的絮凝功能。
芬頓試劑所具有的這種絮凝/沉淀功能是芬頓 試劑降解CODcr的重要組成部分，可以看出利用芬頓 試劑處理廢水所取得的處理效果，并不是單純的因?yàn)榱u基自由基的作用，這種絮凝/沉降功能同樣起到了重要的作用。
有利于業主控制整體投資和節省運行費用，滿足您的期望值?。?！
以達到業主要求的感觀要求和美化環境，實現循環利用，節能減排。
歡迎新老客戶電話咨詢，我們將為您提供專業的設計咨詢，免費小試;
新型催化氧化-微電解-填料介紹
1、 由多元金屬熔合多種催化劑通過高溫熔煉形成一體化合金，保證“原電池”效應持續高效。不會像物理混合那樣出現陰陽極分離，影響原電池反應。
2、 架構式微孔結構形式，提供了極大的比表面積和均勻的水氣流通道，對廢水處理提供了更大的電流密度和更好的催化反應效果。
3、 活性強，比重輕，不鈍化、不板結，反應速率快，長期運行穩定有效。
4、 針對不同廢水調整不同比例的催化成份，提高了反應效率，擴大了對廢水處理的應用范圍。
5、 在反應過程中填料所含活性鐵做為陽極不斷提供電子并溶解進入水中，陰極碳則以極小顆粒的形式隨水流出。當使用一定周期后，可通過直接投加的方式實現填料的補充，及時恢復系統的穩定，還減少工人的操作強度。
6、 填料對廢水的處理集氧化、還原、電沉積、絮凝、吸附、架橋、卷掃及共沉淀等多功能于一體
7、 處理成本低，在大幅度去除有機污染物的同時，可極大地提高廢水的可生化性；
8、 配套設施可根據規模和用戶要求實現構筑物式和設備化，滿足多種需求；
9、規格：1cm*3cm （填料形式多樣,有顆粒球形、多孔柱形及其他，大小可定制）。
10、技術參數：比重： 1.0噸/立方米，比表面積： 1.2 平方米/克，空隙率： 65% ，物理強度：≧1000KG/CM2
【新型活性催化氧化（微電解）填料與傳統型微電解填料對比】
新型微電解填料 | 傳統催化劑填料 | |
物理 | 球型，多孔構架式懸掛結構，粒度10-50mm，比表面積1.2M2/g,比重0.78g/cm3，有效提供ZUiDA的電流密度和接觸面積，反應效率提高，反應時間縮短，處理效果佳。 | 無規則，容易堵塞，實心顆粒或粉末狀，單位空間處理能力較低，比重約4.0左右，反應時間較長，易形成溝流，參與實際電流少，實際處理效果一般。 |
陰陽極 | 合金結構，陰陽極形成合金一體化，“原電池“持續高效，填料表面伴隨著電荷的轉移更新快，避免填料的鈍化 | 鐵屑木碳物理混合，陰陽極很容易被反應生成物或水體夾雜物隔離分開導使電池效率下降，直至失去作用，zui終導致填料鈍化板結 |
引入 | 針對不同工業廢水水體引入不同催化劑，可降低廢水有機污染物的降解，同時微電解對有機物的降解效率更高，JR催化劑填料，可針對不同工業廢水引入了不同及適量的催化劑，具有針對性。 |
——無任何變化 |
處理效果 | 一般反應只需30-60分鐘，COD去除率50%-85%，穩定運行 | 反應需1小時以上甚至數小時，反就效果不穩定，容易鈍化失效 |
使用成本 | 比重約0.85噸/立方，每方水處理成本約0.4—0.6元，平均使用壽命1-3年。 | 比重約1.5～2.0噸/立方，不含催化劑，約13000元/噸--2萬元/立方，成本至少1.8萬元/每立方以上，平均8月-12月更換一次。 |
型號 | 處理量m3/h | 工作壓力MPa | 功率 kw | 外形尺寸：長×寬×高mm×mm×mm | 設備凈重kg |
TCWJ-5 | 1-5 | 0.1-0.3 | 1.5 | 8000×1000×1200 | 2500 |
TCWJ-10 | 5-10 | 1.8 | 8200×1200×1200 | 3500 | |
TCWJ-15 | 10-15 | 2.5 | 8400×1200×1500 | 4500 | |
TCWJ-30 | 15-30 | 3.0 | 8800×1600×1800 | 7000 | |
TCWJ-60 | 30-60 | 3.0 | 9000×2000×2000 | 9000 | |
TCWJ-100 | 60-100 | 5.0 | 9000×2200×2500 | 12200 | |
TCWJ-200 | 100-200 | 5.5 | 9000×2400×2800 | 15000 |
